防爆离心泵配防爆电机性能特点：
防爆电机是一种可以在易燃易爆厂所使用的一种电机，运行时不产生电火花。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械。额定电压、额定电流、功率、转速 和普通电机标注的一样。就是防爆电机多了防爆标志：Ex
一、防爆型式+设备类别+（气体组别）+温度组别防爆型式：隔爆型Ex d、充砂型Ex q、增安型Ex e、浇封型Ex m、正压型Ex p、n型Ex n、本安型E x ia Ex ib、特殊型Ex s、油浸型Ex o、粉尘防爆型DIP A DIP B2
二、设备类别：爆炸性气体环境用电气设备分为
I类： 煤矿井下用电气设备；
II类：除煤矿外的其他爆炸性气体环境用电气设备�！�
I类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。
可燃性粉尘环境用电气设备分为：A型尘密设备；B型尘密设备�！�
三、温度组别：T1~T6 可燃气体的引燃温度 电气设备的最高温度T1 T>450 ℃ T2 450℃>T>300℃ T3 300℃>T>200℃ T4 200℃>T>135℃ T5 135℃>T>100℃ T6 100℃>T>85℃ 发展 随着科技、生产的发展，存在爆炸危险的场所也在不断增加。例如，食用油生产过去是用传统的压榨法工艺，20世纪70年代以后，我国开始引进国外先进的浸出油工艺，但此工艺中要使用含有己烷的化学溶剂，己烷是易燃易爆物质；因此浸出油车间就成了爆炸危险场所，需要使用防爆电机和其他防爆电气产品。又如，近年来我国公路发展迅速，一大批燃油加油站出现，也给防爆电机提供了新的市场。
隔爆型电机
它采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的爆炸性气体混合物隔开。但是，这种外壳并非是密封的，周围的爆炸性气体混合物可以通过外壳的各部分接合面间隙进入电机内部。当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生爆炸，这时电机的隔爆外壳不仅不会损坏或变形，而且爆炸火焰或炽热气体通过接合面间隙传出时，也不能引燃周围的爆炸性气体混合物。
我国当前广泛应用的低压隔爆型电机产品的基本系列是YB系列隔爆型三相异步电机，它是Y系列(IP44)三相异步电机的派生产品。防爆性能符合GB3836．1—83《爆炸性环境用防爆电气设备通用要求》和GB3836．2—83《爆炸性环境用防爆电气设备隔爆型电气设备“d”，》的规定；电机功率范围为O．55—200kW，相对应的机座号范围是机座中心高为80—315nun；防爆标志为dI、dIIAT4、dIIBT4，分别适用于煤矿井下固定式设备或工厂IIA、IIB级，温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所；主体外壳防护等级为IP44，也可制成IP%4，接线盒防护等级为IP54；额定频率为50Hz，额定电压为380、1660、1140、380/660、660/140V；电机绝缘等级为F级，但按B级考核定子绕组的温升，具有较大的温升裕度。低压隔爆型三相异步电机派生系列的主要型号有：YB系列(dIIcT4)(机座中心高为80—315mm)，YBSO系列(小功率，机座中心高为63—90mm)，YBF系列(风机用，机座中心高为63—160mm)，YB—H系列(船用，机座中心高为80~280mm)，YB系列(中型，机座中心高为355—450mm)，YBK系列(煤矿用，机座中心高为100—315mm)，YB—W、B—TH、YB—WTH系列(机座中心高为80—315mm)，YBDF—WF系列(户外防腐隔爆型电动阀门用，机座中心高为80—315mm)及YBDC系列(隔爆型电容起动单相异步电机，机座中心高为71—100mm)和YBZS系列起重用隔爆型双速三相异步电机。另外，还有YB系列高压隔爆型三相异步电机(机座中心高为355~450mm，560—710mm)。行业联合设计的YB2系列已于1四年底通过了全国鉴定，将逐步取代YB系列，成为我国隔爆型三相异步电机的基本系列。YB2系列共15个机座号(机座中心高为63、355nmm)，功率范围为O．12—315kW。
主要特点
(1) 功率等级、安装尺寸及转速的对应关系与DIN42673一致，同时考虑到与YB系列 的继承性和Y2系列的互换性，作了必要调整，更加有效和适用。
(2) 全系列采用F级绝缘，温升按B级考核。
(3) 噪声限值比YB系列低，接近YB系列的I级噪声，振动限值与YB系列相当。
(4) 外壳防护等级提高到IP55。
(5) 全系列选用低噪声深沟球轴承，机座中心高在180mm以上电机设注排油装置。
(6) 电机散热片有平行水平分布和辐射分布两种，以平行水平分布为主。
(7) 主要性能指标达到20世纪90年代初国际先进水平。

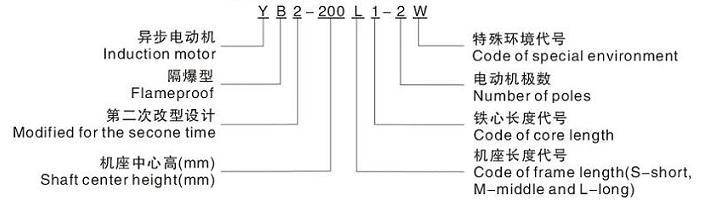

YB2系列隔爆型三相异步电动机（机座号：63-315，极数：2-8极，功率：0.12kW-200kW）
【概述】
YB2系列隔爆型三相异步电动机是YB系列的更新换代的防爆电机基本系列，本系列电动机具有休积小、重量轻、外形美观、安全可靠、运行稳定、寿命长、性能优良、安装使用维修方便。
本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国DIN42673标准相同，有利于出口设备的配套和引进设备的备品备件。

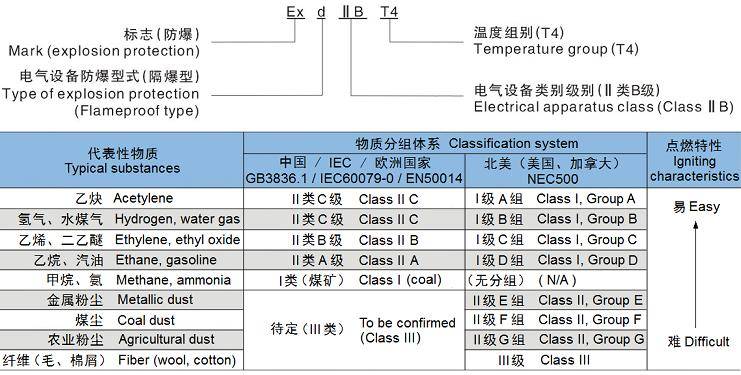

本系列电动机防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型"d"》的规定，也符合IEC79-1，BS4683和EN50018规定，制成隔爆型。防爆标志为ExdI、ExdIIBT4、ExdIICT4，适用于有爆炸性气体混合物存在的场所。
ExdI适用于甲烷或煤尘的爆炸性混合物存在的煤矿井下非采掘工作面环境。
ExdIIBT4适用于II类B级（代表性物质：乙烯），温度组别为T4及以下组的爆炸性气体或粉末混合物存在的环境。
ExdIICT4适用于II类C级（代表性物质：氢气、乙炔），温度组别为T4及以下组爆炸性气体或粉末混合物存在的环境。
在YB2基本系列电动机基础上，也可制成YB2－W户外型、YB2－F1中等防腐蚀型、YB2－T热带型、YB2－TH湿热带型、YB2－TA湿热带型、YB2－G高原型等气候环境条件。
【结构说明】
1、隔爆结构为ExdIIBT4，也可制成ExdI、ExdIICT4。
2、主体外壳防护等级为IP55，也可制成IP56、IP65。
3、冷却方式为IC411。
4、绝缘等级为F，定子绕组温升裕度大、寿命更长。
5、电机定子绕组采用高强度漆包圆铜线，并经真空加压浸漆处理成为一个完整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
6、电机转子采用铸铝结构，转子经动平衡校验，电机运转平稳、振动小、噪声低。
7、电机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电机损耗低、效率高。
8、电机轴承选用人本集团电动机专用低振动、低噪声轴承，也可按客户要求选用进口轴承，如：SKF、FAG等。
机座号160及以下采用双面密封轴承，在轴伸端装有波形弹簧垫圈，以适度压力靠轴承，有效抑制电机运转时产生的振动和噪声，机座号180及以上采用内、外盖结构，并在轴承部位采用挡圈轴向固定，有效地防止电动机转子的轴向窜动。
为使电机安全可靠运行，机座号180及以上轴承结构处设有注油装置，机座号250及以上，预留有轴承温度监测传感器元件位置。
9、电机风扇、风罩：机座号280及以下采用防静电塑料风扇，其转动惯量小、损耗低，机座号315及以上采用铸铝或钢板焊接风扇，重量轻、强度高，全系列风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到最大的通风面积，使风路通畅。
【技术数据】
1、电机机座号与功率及转速对应关系
2、电机电气性能参数
3、安装结构型式
4、接线盒规格
5、安装及外形尺寸
6、额定电压为三相380V，也可定制成其他特殊电压：三相110V-1140V或双电压。
7、额定频率为50Hz，也可定制成60Hz。
8、工作制：S1。
9、其他特殊要求：可按要求增加PTC热敏电阻、定制双伸轴或齿轮减速机专用(工字型)等特殊尺寸。
|
