友情提醒：购买CQB-F型氟塑料磁力泵产品，，了解CQB-F型氟塑料磁力泵生产厂家、CQB-F型氟塑料磁力泵使用说明，均可仔细浏览本网页。

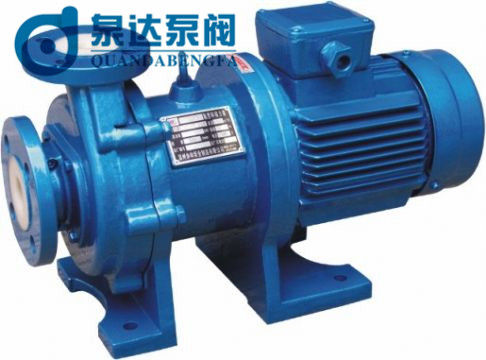

CQB-F型氟塑料磁力泵，是泉达泵阀本单位开发的新产品，并引进国外先进技术，采用聚偏二氟乙烯制造，该材料是目前世界上最优秀的耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化，无毒素分解等优点.
CQB-F型氟塑料磁力泵产品特点
氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
分类：目前国内厂家生产的氟塑料磁力泵主要有：CQB型氟塑料磁力泵 、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驱动泵等。由于泵的过流部分选用“氟塑料合金”制造�？闪渌腿我馀ǘ鹊乃�、碱、强氧化剂等腐蚀介质而毫不受损。CQB-F氟塑料磁力泵设计独特，无须机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托管道的重量，使用保养及为方便。
工作原理

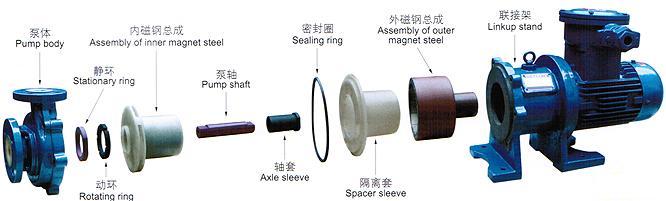

驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。
主要用途
本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业
使用温度：-20℃至100℃。
性能参数：
流量：1.8-100m3/h
扬程：8-32m
电机功率：0.12-18.5KW
转速：2900r/min
型号意义:
例如：CQB50-32-160F
CQB-磁力驱动离心泵
50-吸入口直径（mm）
32-排出口直径（mm）
160-叶轮名义直径（mm）
F-氟塑料
|
性能参数表:
|
型 号
|
口径(mm)
|
流量 (m3/h)
|
扬程 (m)
|
电机功率 (kW)
|
电压
(V)
|
材质
|
|
进口
|
出口
|
|
CQB15-10-85F
|
15
|
15
|
1.8
|
8
|
0.12
|
220/380
|
聚
偏
二
氟
乙
烯
|
|
CQB20-15-105F
|
25
|
18
|
3
|
12
|
0.37
|
220/380
|
|
CQB32-25-125F
|
32
|
25
|
3.2
|
20
|
0.75
|
380
|
|
CQB32-25-145F
|
32
|
25
|
3.2
|
25
|
0.75
|
380
|
|
CQB40-32-115F
|
40
|
32
|
6.3
|
15
|
0.75
|
380
|
|
CQB40-32-145F
|
40
|
32
|
6.3
|
25
|
1.5
|
380
|
|
CQB40-32-160F
|
40
|
32
|
6.3
|
32
|
2.2
|
380
|
|
CQB50-40-125F
|
50
|
40
|
12.5
|
20
|
2.2
|
380
|
|
CQB50-40-160F
|
50
|
40
|
12.5
|
32
|
3
|
380
|
|
CQB65-50-125F
|
65
|
50
|
25
|
20
|
3
|
380
|
|
CQB65-50-160F
|
65
|
50
|
25
|
32
|
5.5
|
380
|
|
CQB80-65-125F
|
80
|
65
|
50
|
20
|
7.5
|
380
|
|
CQB80-65-160F
|
80
|
65
|
50
|
32
|
11
|
380
|
|
CQB100-80-125F
|
100
|
80
|
100
|
20
|
11
|
380
|
|
CQB100-80-160F
|
100
|
80
|
100
|
32
|
18.5
|
380
|
|
注：表中CQB32-25-125F----CQB100-80-160F都可配防爆电机
|
|
|
|

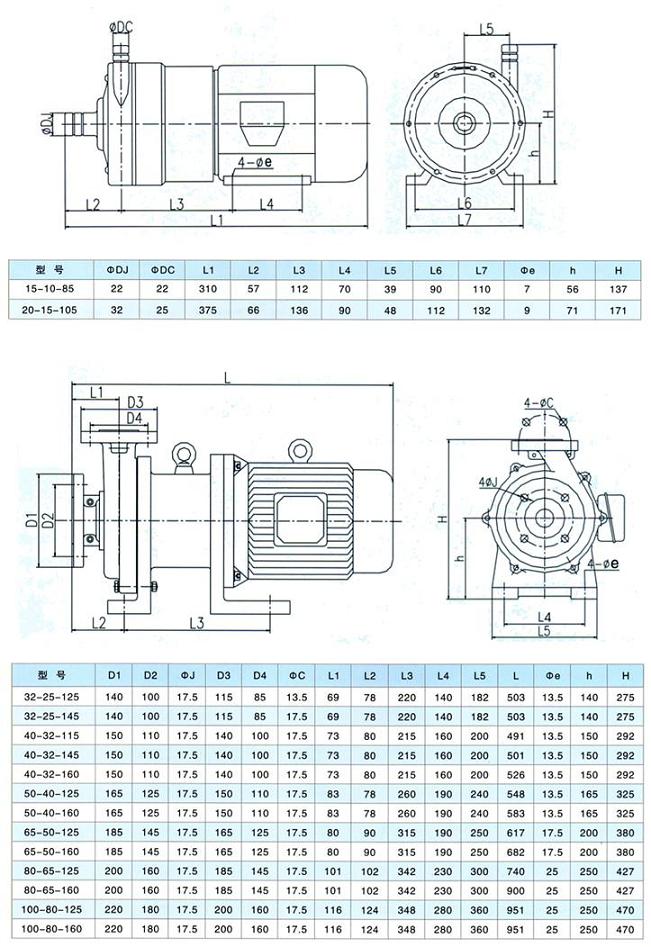

结构图
安装与调试
|
故障形式
|
产生原因
|
排除方法
|
|
泵不出水
|
1.水泵反转
2.进水管道漏气
3.泵腔蓄水不足
4.电压太高，启动时联轴器打滑
5.吸程太高
6.阀门没有打开
|
1.改变电机接线
2.杜绝漏气
3.增加蓄水量屯
4.调正电压
5.降低泵安装位置
6.校正或更改阀门
|
|
流量不足
|
1.吸入管径太小或淤塞
2.叶轮流道阻塞
3.扬程过高
4.转速不够
|
1.调换或清洗进水管
2.清洗叶轮
3.开大出水阀
4.恢复额定转速
|
|
扬程过低
|
1.流量过大
2.转速太低
|
1.关小出水阀
2.恢复额定转速
|
|
噪音太大
|
1.泵轴严重磨损
2.轴承严重磨损
3.外磁钢或内磁钢与隔离套接触
4.动静环磨损叶轮与泵体研磨
|
1.更换泵轴
2.更换轴承
3.拆除泵头重新组装
4.更换动静环
|
|
漏 液
|
密封垫川损坏
|
更换密封垫川
|
（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时， 管道需配备底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机启动后，?慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
（六）泵停止工作前，应先关闭排出阀门，然后切断电源。
使用注意事项
（一）因碰力泵轴承的冷却和润滑是靠被输送的介盾，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。
（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
（三）泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
（四）被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度最低不能低于零下30℃最高不能超过100℃。输送吸入压力不大于0.2MPa，最大工作庄力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬颗粒和纤维的液体。
（五）对于输送液为易沉淀结易的介质，使用后应及时清洗，排净泵内积液。
（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
