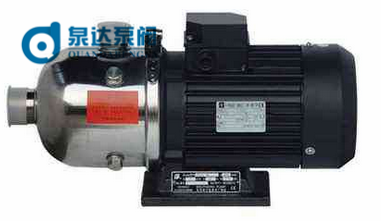

CHL轻型卧式多级离心泵型号意义
CHL 4 — 30
| | |
| | |______ 级数×10
| |
| |____________ 额定流量m3/h
|
|____________________ 轻型卧式多级离心泵(过流部件不锈钢304或316)
CHL K 4 — 30
| | | |
| | | |______ 级数×10
| | |
| | |____________ 额定流量m3/h
| |_______________ 不锈钢空调专用泵
|
|____________________ 轻型卧式多级离心泵(过流部件不锈钢304或316)
详细资料
永嘉泉达生产的CHL系列不锈钢多级离心泵多用于家庭的中央空调循环以及工业上的传输液体。比如矿物质水、软水、净化系统、清油等介质的增压和循环。适用于自来水到工业液体的各种介质，适合不同温度，不同流量的和压力范围。配卧式加长轴电机，轴向吸入，径向排出。泵的过流部件均为不锈钢冲压成形。产品具有适应范围广，高效节能。
应用范围
·小型中央空调循环
·冷却系统,·工业清洗
·水处理(水的净化)
·水产养殖, 施肥/计量系统
工作条件
稀薄、干净、不凝、不爆炸、不含固体颗�；蛳宋囊禾�。
液体温度： 常温型－15℃至+70℃
热水型+70℃至+110℃
最大环境温度：+40℃
最大运作压力：10巴
电机
电机为全封闭，风冷式二极标准电机。
防护等级：IP55, 绝缘等级：F
性能参数:
|
型号 |
扬程（m） |
流量（m3/h） |
电机功率（KW） |
转速（r/min） |
|
CHL2-20 |
14 |
2 |
0.37 |
2900 |
|
CHL2-30 |
21 |
2 |
0.55 |
2900 |
|
CHL2-40 |
28 |
2 |
0.55 |
2900 |
|
CHL2-50 |
35 |
2 |
0.55 |
2900 |
|
CHL2-60 |
42 |
2 |
0.75 |
2900 |
|
CHL4-20 |
15 |
4 |
0.55 |
2900 |
|
CHL4-30 |
22 |
4 |
0.75 |
2900 |
|
CHL4-40 |
30 |
4 |
0.75 |
2900 |
|
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHL8-20 |
17 |
8 |
0.75 |
2900 |
|
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHL8-40 |
34 |
8 |
1.5 |
2900 |
|
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHL12-50 |
50 |
12 |
3 |
2900 |
|
CHL16-10 |
10 |
16 |
1.1 |
2900 |
|
CHL16-20 |
21 |
16 |
2.2 |
2900 |
|
CHL16-30 |
32 |
16 |
3 |
2900 |
|
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHL20-20 |
21 |
20 |
2.2 |
2900 |
|
CHL20-30 |
33 |
20 |
4 |
2900 |
|
CHLF（T）2-20 |
14 |
2 |
0.37 |
2900 |
|
CHLF（T）2-30 |
21 |
2 |
0.55 |
2900 |
|
CHLF（T）2-40 |
28 |
2 |
0.55 |
2900 |
|
CHLF（T）2-50 |
35 |
2 |
0.55 |
2900 |
|
CHLF（T）2-60 |
42 |
2 |
0.75 |
2900 |
|
CHLF（T）4-20 |
15 |
4 |
0.55 |
2900 |
|
CHLF（T）4-30 |
22 |
4 |
0.55 |
2900 |
|
CHLF（T）4-40 |
30 |
4 |
0.75 |
2900 |
|
CHLF（T）4-50 |
38 |
4 |
1.1 |
2900 |
|
CHLF（T）4-60 |
45 |
4 |
1.1 |
2900 |
|
CHLF（T）8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHLF（T）8-20 |
17 |
8 |
0.75 |
2900 |
|
CHLF（T）8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHLF（T）8-40 |
34 |
8 |
1.5 |
2900 |
|
CHLF（T）8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHLF（T）12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHLF（T）12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHLF（T）12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHLF（T）12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHLF（T）12-50 |
50 |
12 |
3 |
2900 |
|
CHLF（T）16-10 |
10 |
16 |
1.1 |
2900 |
|
CHLF（T）16-20 |
21 |
16 |
2.2 |
2900 |
|
CHLF（T）16-30 |
32 |
16 |
3 |
2900 |
|
CHLF（T）16-40 |
43 |
16 |
4 |
2900 |
|
CHLF（T）20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHLF（T）20-20 |
21 |
20 |
2.2 |
2900 |
|
CHLF（T）20-30 |
33 |
20 |
4 |
2900 |
|
CHLF（T）20-40 |
44.5 |
20 |
4.4 |
2900 |
性能表格
|
型号
|
CHL2
CHDF2
|
CHL4
CHDF4
|
CHL8
CHDF8
|
CHL16
CHDF16
|
|
额定流量（m3/h）
|
2
|
4
|
8
|
16
|
|
流量范围（m3/h）
|
1～3.5
|
1.5～8
|
5～12
|
8～22
|
|
最大压力（bar）
|
5.5
|
4
|
5
|
4
|
|
电机功率（kw）
|
0.37～0.75
|
0.37～0.75
|
0.75～2.2
|
2.2～3
|
|
温度范围（℃）
|
-15～+110
|
|
最大效率（%）
|
46
|
59
|
64
|
70
|
性能曲线图
永嘉县泉达泵阀制造有限公司专业生产—质量保证，厂家直销。
感谢访问泉达，我公司主要生产管道泵，自吸泵，排污泵等产品
