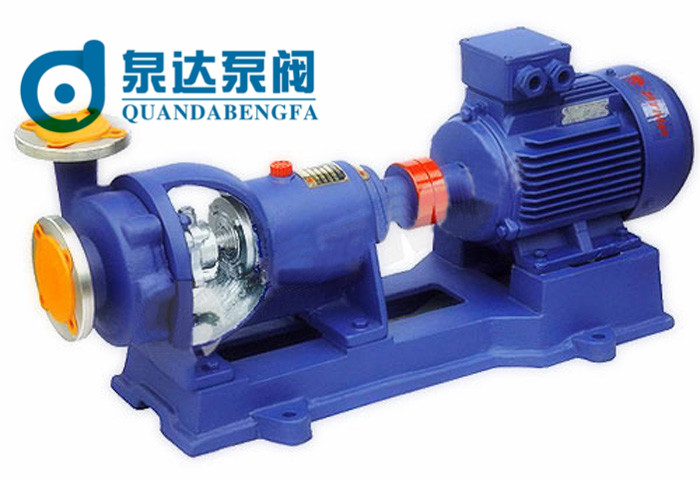

FB、AFB不锈钢耐腐蚀离心泵产品简介：
FB、AFB型化工泵是单级单吸悬臂式耐腐蚀离心泵，是泉达公司在卧式管道离心泵的设计基础上，采用先进水力模型，改革创新。新颖结构与高强度组合式单双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。有高效节能、结构紧凑、性能稳定、使用可靠等优点。本化工泵适用输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-40℃～105℃，采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造、环保、废水处理等工业部门，也可供工矿企业及城市供水、排水之用。
本司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量.
FB、AFB型不锈钢耐腐蚀离心泵产品用途：
FB、AFB型不锈钢耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。
FB、AFB型不锈钢耐腐蚀离心泵技术参数：
流量：3.6～200m3/h；
扬程：15～64m；
转速：2900r/min；
功率：0.75～55KW；
进口直径：25～150mm；
最高工作压力：2.0Mpa。
FB型不锈钢耐腐蚀泵适用于不含有固体颗粒介质,介质温度为-20℃～120℃,进口压力不大于2kg/cm2。
AFB型不锈钢耐腐蚀离心泵是在FB型耐腐蚀泵的基础上改进设计的,均采用新型的付叶轮动力轴封装置，采用先进水力模型，新颖结构与高强度组合式双端面机械密封，具有高次节能、结构紧凑、性能稳定、使用可靠等优点。属单级单吸悬臂式耐腐蚀离心泵。该泵与输送介质接触的过流部份零件,均采用1Cr18Ni9Ti材料制造。用于输送不含固体颗粒,有腐蚀性液体,被输送介质温度为-20℃～120℃,泵进口压力不大于2kg/cm2。采用双端面密封冷却装置可输送300℃左右的高温介质

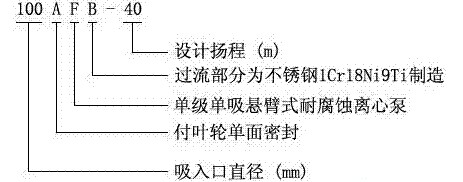

FB、AFB型不锈钢耐腐蚀离心泵型号意义：

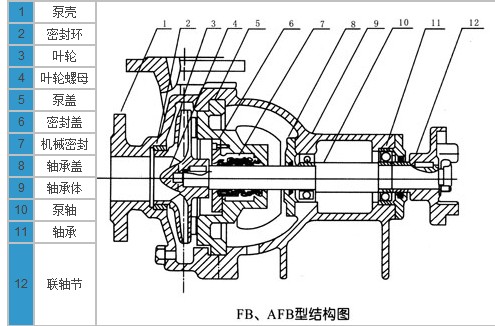

FB、AFB型不锈钢耐腐蚀离心泵结构图：
泵的旋转方向：自吸入口向电机端看为顺针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。
FB、AFB型不锈钢耐腐蚀离心泵性能参数：
|
型号
|
流量
m3/h
|
扬程
m
|
配用电机
（KW）
|
转速
（r/min）
|
效率η
%
|
轴功率
（KW）
|
汽蚀余量
（m）
|
|
25FB-16
|
3.6
|
16
|
0.75
|
2900
|
33
|
0.48
|
4.0
|
|
25FB-25
|
25
|
1.5
|
30
|
0.82
|
4.0
|
|
25FB-40
|
40
|
2.2
|
23
|
1.71
|
4.0
|
|
40FB-16
|
7.2
|
16
|
1.5
|
2900
|
44
|
0.71
|
4.0
|
|
40FB-20
|
20
|
1.5
|
42
|
0.93
|
4.0
|
|
40FB25
|
25
|
2.2
|
39
|
1.26
|
4.0
|
|
40FB-40
|
40
|
3
|
32
|
2.45
|
4.0
|
|
40FB-63
|
63
|
7.5
|
27
|
5.42
|
4.0
|
|
50FB-16
|
14.4
|
16
|
2.2
|
2900
|
56
|
1.09
|
3.5
|
|
50FB-25
|
25
|
4
|
52
|
1.83
|
3.5
|
|
50FB-40
|
40
|
5.5
|
46
|
3.32
|
3.5
|
|
50FB-63
|
63
|
11
|
39
|
6.16
|
3.5
|
|
65FB-25
|
28.8
|
25
|
5.5
|
2900
|
62
|
3.16
|
3.5
|
|
65FB-30
|
30
|
7.5
|
60.5
|
3.89
|
3.5
|
|
65FB-40
|
40
|
11
|
57.5
|
5.46
|
3.5
|
|
65FB-64
|
64
|
15
|
52.5
|
9.57
|
3.5
|
|
80FB-15
|
54.4
|
15
|
5.5
|
2900
|
69
|
3.2
|
3.0
|
|
80FB-24
|
24
|
7.5
|
68
|
5.19
|
3.0
|
|
80FB-38
|
38
|
15
|
66.5
|
8.41
|
3.0
|
|
80FB-60
|
60
|
22
|
62.8
|
14.06
|
3.0
|
|
80FB-97
|
97
|
37
|
57
|
22.2
|
3.0
|
|
100FB-23
|
100.8
|
23
|
15
|
2900
|
73
|
8.65
|
3.0
|
|
100FB-37
|
37
|
22
|
73
|
13.9
|
3.0
|
|
100FB-57
|
57
|
37
|
70.5
|
22.2
|
3.0
|
|
150FB-22
|
190.8
|
22
|
22
|
2900
|
77
|
14.8
|
2.5
|
|
150FB-35
|
35
|
37
|
76
|
23.9
|
2.5
|
|
150FB-56
|
56
|
55
|
76
|
38.3
|
FB、AFB型不锈钢耐腐蚀离心泵起动、运行与停止：
1、 起动前准备
�、牌鸲耙驯煤拖殖∏謇砀删弧�
�、萍觳橥屑苣谌蠡土渴欠袷柿浚ㄓ兔嬖谟臀患浦行南�2mm左右）油位计是否完好。
⑶未接联轴器前检查原动机的转向，与泵的转向箭头一致后，接好联轴器。
�、仍谧昂没得芊夂罂煞奖愕赜檬肿弥�，应无碰擦现象，并将联轴器的防护罩安装好。
⑸泵在吸上情况下使用，起动前应灌泵或抽真空；泵在倒灌情况下使用，起动前应用所输送液体将泵灌满，驱除泵中的空所后，将吐出管的闸阀关闭。
�、势鸲凹觳榛÷菟ㄓ形匏啥�。压盖是否歪斜，以及润滑油和冷却水的供应情况。
2、 起动
�、殴乇战隹谘沽Γɑ蛘婵眨┘坪统鏊�、（如有旁通管、此时也应关闭。）起动电机（最好先点动、确认泵转向正确后，才开始正式运行。），然后打开进出口压力（或真空）计，当泵达到正常转速，且仪表指出相应压力时，再慢慢打开出水阀门，调节到需要的工况。在吐出管路关闭的情况下，泵连续工作的时间，不能超过3分钟。
�、破鸲讨幸笔弊⒁庠墓β识潦氨玫恼穸榭觯穸挥Τ�0.06毫米，测定部位是轴承座。
�、敲芊馇榭觯夯得芊庥ξ扌孤⒎⑷认窒�、填料密封应呈连续滴流状态。
3、 运行
�、啪＜觳楸煤偷缁姆⑷惹榭觯ㄖ岢械奈律挥Τ�75℃）及油位计供油情况。（一般每运行1500小时后，要全部更换润滑油一次）。
�、撇荒苡梦敕Ю吹鹘诹髁浚苊獠�。
�、潜貌灰嗽诘陀�30%设计流量下连续运转，如果必须在该条件下连续运转，则应在出口处安装旁通管，排放多余的流量。
⑷注意泵运转有无杂音，如发现异常状态时，应及时消除或停车检查。
4、 停止
�、呕郝乇胀鲁隹诠苈氛⒎Вㄈ绻迷诘构嗲榭鱿率褂�，还要关闭吸入管路的闸阀）、并关闭各种仪表的开关。
�、魄卸系缭础�
�、侨绻芊獠捎猛獠恳菏保挂乇找悍�。
⑷如果环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。
�、扇绻な奔渫３挡挥茫媚诘母葱砸禾宸啪煌�，各零部件应拆卸清洗干净，尤其是密封腔。最好是将泵拆下清洗后重新装好，除涂油防锈处理和封闭泵进、出口外，还应定期检查。
FB、AFB型不锈钢耐腐蚀离心泵使用机械密封注意事项：
本型号泵可根据不同的使用条件安装不同形式的机械密封，（如内装单端面平衡和非平衡型，双端面平衡型及非平平衡型，外装式机械密封等。）根据所选用密封型式的不同，其使用方法和注意事项也有所不同。下面仅提几点一般应注意的事项。
1、 由于机械密封一般适用在清洁的，无悬浮颗粒介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面而使密封失效。
2、 在易结晶的介质中，使用机械密封应注意经常冲洗。停车后重新起动前，要将机械密封上的结晶清洗干净。
3、 拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。
4、 如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封元件。
5、 安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或更换。
6、 应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺陷。所有另部件，包括泵体，叶轮，密封腔等在装配前均应冲洗干净，尤其是动、静环庙面，要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。
7、 装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，避免发生偏斜，使密封失效。
8、 正确调整弹簧的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹簧既有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动，则应适当调松一些。
9、 对有外部冲洗的机械密封，起动前应先开启冲洗液，使密封腔内充满密封液。停车时，先停泵，后关密封冲洗液。
FB、AFB型不锈钢耐腐蚀离心泵装配与拆卸：
I、 拆卸：
由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机。只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、 拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。（注：如泵上还有另外附加管路亦应拆下）。
2、 拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、 拆下叶轮螺母、取下叶轮和键。
4、 将泵盖连同轴套、机械密封端盖和机械密封等部件一起从轴上退出。注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封连同轴套一起取下，再将轴套和机械密封拆开。
如果密封采用填料，由可从泵盖中直接拆下轴套，再顺次拆下填料夺盖，填料和填料环等。
如果密封采用特殊结构，应注意不同的拆卸方法。
5、 拆下中间支架与悬架支架。
6、 拆下泵联轴器和键。
7、 拆下悬架体两端的防尘盘和轴承的前后盖，再将轴连同轴承一起从悬架体内取下。
8、 从泵轴上拆下轴承。
II、装配
与拆卸程序相反进行。
FB、AFB型不锈钢耐腐蚀离心泵安装：
1、 泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率。
2、 必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度（或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。
泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置灌液螺孔或阀门，以供起动前灌泵之用；
泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。
3、 吸入和吐出管路应该另有支架，不能用泵作支承。
4、 安装泵的地点，应便于巡回检查和检修。
5、 安装顺序
�、沤榉旁诼裼械亟怕菟ǖ幕∩�，在底座和基础之间放置成对的楔垫作找正之用。
�、扑煽崞鳌Ｓ盟揭欠直鸱旁诒弥峄虻鬃�，通过调整楔垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。
�、怯没炷凉嘧⒌鬃偷亟怕菟ǹ住�
�、却炷粮晒毯螅ε〗舻亟怕菟�，并生新检查泵轴的水平度。
�、稍诮雍霉苈芳叭范ㄔ较蛞院�，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm，两联轴器端面间隙，在一周内最大和最小的间隙差不得超过0.3mm。
�、试诨槭导试诵�3-4小时后作最后检查，如无不良现象，则认为安装合格。

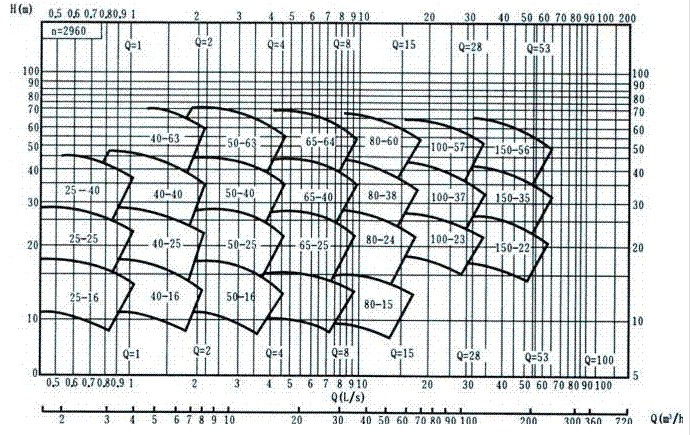

FB、AFB型不锈钢耐腐蚀离心泵性能曲线图：
相关关键词：耐腐蚀离心泵，不锈钢离心泵，不锈钢耐腐蚀离心泵
订货请尽量提供：
1.型号2.口径3.扬程（m）4.流量5.电机功率（KW）6.转速（R/min）7.材质是否带附件8.电压（V）
